Makina Takım (MTE)

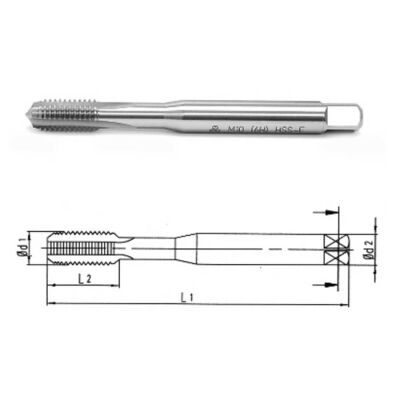

HSS-E DIN 371/B METRİK NORMAL VİDALI EĞİK AĞIZ BİLEMELİ MAKİNA KILAVUZLARI
Ürün Tanımı
TS 82/4, DIN371/B, HSS-E %5 Co alaşımlı yüksek hız çeliği, düz kanallı, eğik ağız bilemeli, takviye şaftlı, ISO (6H), 60°, sağ kesme yönlü makina kılavuzu
Ürün Kullanım Alanları
Eğik ağız bileme özelliği sayesinde talaşı öne vererek açık deliklere temiz vida çekmekte kullanılır. Çelik, paslanmaz çelik, ısıya dayanıklı çelik ve 1200 N/mm² mukavemetindeki dövme çeliklere diş çekmeye uygundur.
Kod |
d1 (mm) |
p (adım) |
L1 (mm) |
L2 (mm) |
d2 (mm) |
| B00105720300 |
M3 |
0,5 |
56 |
10 |
3,5 |
| B00105720350 |
M3,5 |
0,6 |
56 |
12 |
4 |
| B00105720400 |
M4 |
0,7 |
63 |
12 |
4,5 |
| B00105720500 |
M5 |
0,8 |
70 |
14 |
6 |
| B00105720600 |
M6 |
1 |
80 |
16 |
6 |
| B00105720800 |
M8 |
1,25 |
90 |
18 |
8 |
| B00105721000 |
M10 |
1,5 |
100 |
20 |
10 |
| B00105721200 |
M12 |
1,75 |
110 |
24 |
12 |
